HC-24 Samchully | Токарный патрон
Описание
Токарный гидравлический патрон модели HC-24 - это автоматическое устройство для закрепления деталей, оснащенное тремя подвижными кулачками. Он предназначен для высокоскоростной фиксации и обработки заготовок на токарных станках с числовым программным управлением (ЧПУ).
Преимущества патрона Samchully HC-24:
1. Данный инструмент оптимально подходит для выполнения вертикального точения и обработки квадратных или прямоугольных заготовок, не требующих сквозного отверстия.
2. Предлагаемая модель обладает большими размерами, что позволяет эффективно обрабатывать крупногабаритные детали.
3. Герметичная конструкция с уплотнителями минимизирует потребность в обслуживании.
4. Обеспечивает высокую точность позиционирования и зажима.
5. Длительный срок службы.
В состав поставки входят следующие элементы:
* Гидравлический токарный патрон.
* Набор незакаленных кулачков, поставляемый в комплекте с Т-гайками и болтами.
* Крепежные болты для надежной фиксации патрона к шпинделю станка.
* Ключ для осуществления затяжки тяговой гайки.
Основные характеристики HC-24:
Наружный диаметр ØD: 610 мм
Максимальная частота вращения: 1760 об/мин
Ширина патрона: 125 мм
Ход плунжера: 35 мм.
Вес: 223 кг.
Тип патрона: трехкулачковый, механизированный.
Количество кулачков: 3 шт.
Производитель:
Компания Samchully Machinery Co., Ltd., за три десятилетия своей деятельности, завоевала репутацию производителя высококачественного инструмента для крепления, пользующегося устойчивым спросом в различных промышленных секторах.
Продукция компании охватывает широкий спектр инструментов, включающий ручной и механизированный инструмент, специализированные зажимные устройства, индексные патроны и гидравлические цилиндры для поворотных столов. Ассортимент также включает ручные и механизированные тиски, самоцентрирующиеся люнеты и кулачки различных размеров в закаленном и необработанном состоянии.
Samchully стала одной из первых южнокорейских компаний, получивших сертификацию соответствия международным стандартам качества, что свидетельствует о её unwavering приверженности высоким производственным стандартам.

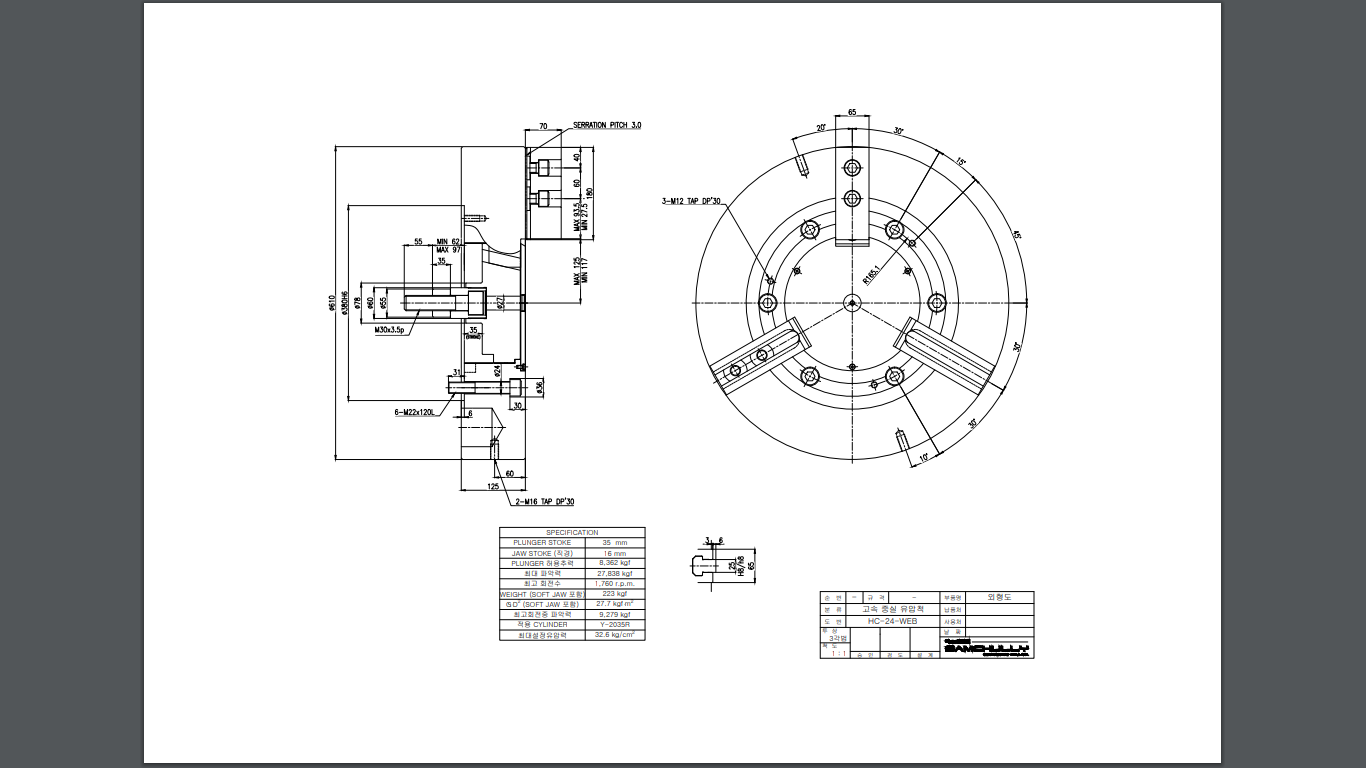

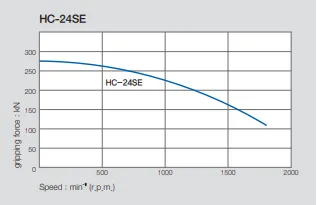

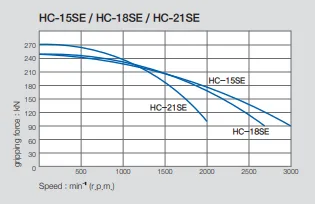

ДИАГРАММА ФАКТИЧЕСКОЙ СИЛЫ ЗАХВАТА
СПЕЦИФИКАЦИЯ
| Модель | HC-04 | HC-05 | HC-06 | HC-08 | HC-10 | HC-12 | HC-15 | HC-18 | HC-21 | HC-24 | HC-32S | HC-40S |
| Диаметр кулачкового отверстия [мм] | 6.4 | 6.4 | 8.5 | 8.8 | 8.8 | 10.5 | 16 | 16 | 16 | 16 | 20 | 46 |
| Ход плунжера [мм] | 15 | 15 | 18.5 | 19 | 25 | 30 | 35 | 35 | 35 | 35 | 38 | 57 |
| Максимальный диаметр зажима [мм] | 110 | 135 | 165 | 210 | 254 | 304 | 381 | 450 | 530 | 610 | 800 | 1000 |
| Минимальный диаметр зажима [мм] | 8 | 16 | 19 | 23 | 24 | 26 | 71 | 133 | 62 | 152 | 200 | 330 |
| Максимальное допустимое усилие [кН(кгс)] | 8.2(836) | 8.2(836) | 18(1835) | 25(2549) | 29(2957) | 41(4181) | 82(8362) | 82(8362) | 82(8362) | 82(8362) | 100(12236) | 180(18256) |
| Максимальная статическая сила зажима [кН(кгс)] | 22.8(2325) | 25.2(2570) | 52.5(5353) | 75(7648) | 108(11013) | 156(15907) | 249(25391) | 249(25391) | 273(27838) | 273(27838) | 240(21805) | 320(32454) |
| Максимальная скорость вращения [мин-1] | 6 000 | 5 500 | 5 270 | 4 760 | 4 010 | 3 380 | 3 040 | 2710 | 1940 | 1760 | 800 | 630 |
| Вес [кг] | 4.1 | 6.2 | 13 | 25 | 37 | 57.3 | 96 | 124 | 180 | 223 | 350 | 600 |
| Момент инерции [Н·м²(кгс·м²)] | 0.008 | 0.014 | 0,042 | 0,135 | 0,3 | 0,72 | 1,85 | 3,2 | 7,1 | 12,2 | 38,5 | 89 |
| Максимальное гидравлическое давление [Мпа(кгс/см²)] | 2.4(24.5) | 2.4(24.5) | 2.6(26.5) | 2.5(25.5) | 2.8(28.6) | 2.7(27.5) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3,99(40,8) | 3,99(40,8) |
| Гидравлический рабочий цилиндр | Y-0715R(RE) | Y-0715R(RE) | Y-1020R(RE) | Y-1225R(RE) | Y-1225R(RE) | Y-1530R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2050R(RE) | Y-2560(RE) |
| Пневматический рабочий цилиндр | AY-1315R | AY-1315R | AY-1720R | AY-2225R | AY-2225R | AY-2730R | - | - | - | - | - | - |
| Рабочий закалённый кулачок | HB04N1 | HB04N1 | HB06A1 | HB08A1 | HB10A1 | HB12B1 | HB15N1 | HB15N1 | HB18B2 | HB18B2 | HB32B2 | HB40B2 |
| Модель KITAGAWA® аналог | N-04 | N-05 | N-06 | N-08 | N-10 | N-12 | N-15 | N-18 | N-21 | N-24 | - | - |
| Ручная настройка | - | - | - | - | - | - | - | - | - | - | 30 | 30 |
