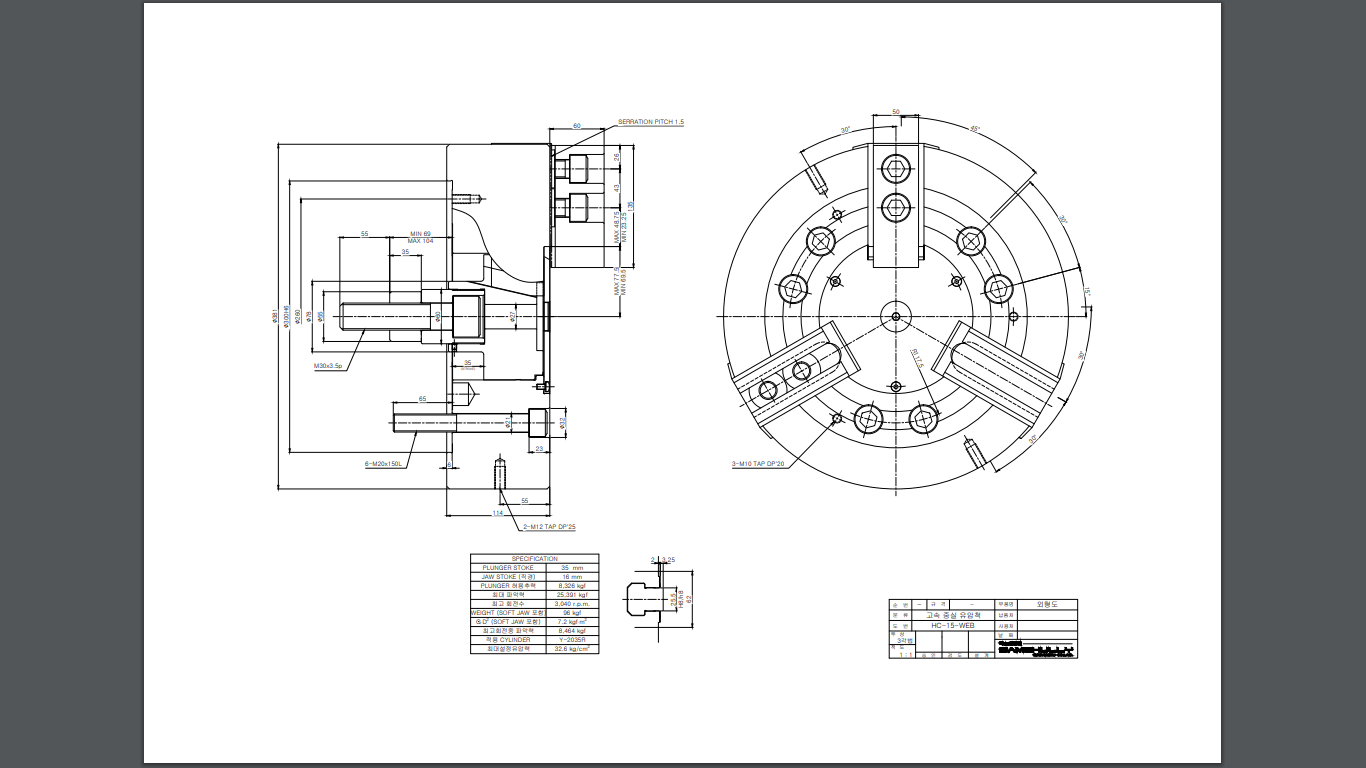

HC-15 Samchully | Токарный патрон
Токарный патрон Samchully HC-15 представляет собой самоцентрирующийся трёхкулачковый инструмент, предназначенный для монтажа на токарные станки с целью обеспечения надёжной фиксации заготовок различных геометрических форм (круглых, шестигранных и т.п.) в процессе обработки.
Основные функции:
* Фиксация заготовок: гарантирует прочное закрепление деталей во время точения.
* Автоматическое центрирование: благодаря конструкции с тремя кулачками, заготовка автоматически центрируется при зажиме.
* Высокоточная обработка: минимизирует биение, что особенно важно для достижения высокой точности при чистовой и получистовой обработке деталей.
Характеристики и особенности патрона:
- Представленный патрон является самоцентрирующимся трёхкулачкового типа.
- Диаметр патрона варьируется в зависимости от конкретной модификации и уточняется в сопроводительной технической документации.
- Крепление патрона может осуществляться с помощью фланца, соответствующего стандартам, таким как DIN 55026 или A2.
- Конструкция кулачков допускает два варианта исполнения: прямые или обратные, что обусловлено способом зажима (внутренним или наружным).
- Максимальная допустимая скорость вращения патрона зависит от его размеров и класса точности.
- Область применения: данный универсальный патрон предназначен для использования на токарных, револьверных и других видах станков.
Область применения:
* Токарная обработка: Изготовление валов, втулок, фланцев и иных деталей вращения.
* Фрезерные и сверлильные работы: Возможны при установке патрона на соответствующее оборудование (фрезерный или сверлильный станок).
* Серийное и мелкосерийное производство.
Для точных параметров (размеры, вес, допустимые обороты) лучше обратиться к официальному каталогу Samchully или техническому паспорту HC-15.
Преимущества патрона Samchully HC-15:
- Патрон Samchully HC-15 является высокоточным и надёжным инструментом, изготовленным из прочных материалов с минимальным биением и повышенной долговечностью. Точная балансировка патрона минимизирует вибрации при высоких скоростях вращения, что обеспечивает высокое качество обработки заготовки.
- Универсальность патрона HC-15 заключается в его способности обрабатывать заготовки различных форм: круглые, шестигранные и нестандартные. Он совместим с различными типами токарных станков.
- Продуманная конструкция кулачков обеспечивает быстрый и надёжный зажим деталей. Простота обслуживания и регулировки патрона делает его удобным в эксплуатации.
- Термообработанные кулачки и корпус патрона HC-15 обладают повышенной износостойкостью, что гарантирует его стабильную работу даже при интенсивном использовании. Защитное покрытие предотвращает коррозию.
- Надежная фиксация заготовки патроном HC-15 исключает риск её вылета на высоких скоростях вращения, обеспечивая безопасность работы.
- Бренд Samchully, южнокорейский производитель с мировым именем, гарантирует высокое качество своих патронов, соответствующих международным стандартам. Патрон HC-15 – оптимальный выбор для профессионалов, ищущих точный, долговечный и универсальный инструмент для токарной обработки.
Основные характеристики HC-15:
Наружный диаметр ØD: 381 мм
Максимальная частота вращения: 3040 об/мин
Ширина патрона: 114 мм
Ход плунжера: 35 мм.
Вес: 96 кг.
Тип патрона: трехкулачковый, механизированный.
Количество кулачков: 3 шт.

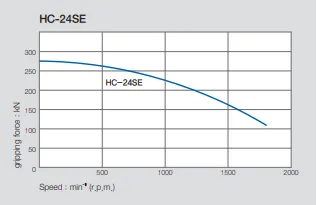

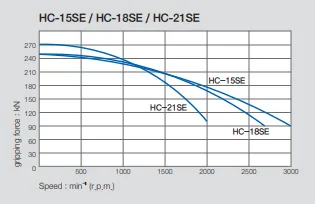

ДИАГРАММА ФАКТИЧЕСКОЙ СИЛЫ ЗАХВАТА
СПЕЦИФИКАЦИЯ
| Модель | HC-04 | HC-05 | HC-06 | HC-08 | HC-10 | HC-12 | HC-15 | HC-18 | HC-21 | HC-24 | HC-32S | HC-40S |
| Диаметр кулачкового отверстия [мм] | 6.4 | 6.4 | 8.5 | 8.8 | 8.8 | 10.5 | 16 | 16 | 16 | 16 | 20 | 46 |
| Ход плунжера [мм] | 15 | 15 | 18.5 | 19 | 25 | 30 | 35 | 35 | 35 | 35 | 38 | 57 |
| Максимальный диаметр зажима [мм] | 110 | 135 | 165 | 210 | 254 | 304 | 381 | 450 | 530 | 610 | 800 | 1000 |
| Минимальный диаметр зажима [мм] | 8 | 16 | 19 | 23 | 24 | 26 | 71 | 133 | 62 | 152 | 200 | 330 |
| Максимальное допустимое усилие [кН(кгс)] | 8.2(836) | 8.2(836) | 18(1835) | 25(2549) | 29(2957) | 41(4181) | 82(8362) | 82(8362) | 82(8362) | 82(8362) | 100(12236) | 180(18256) |
| Максимальная статическая сила зажима [кН(кгс)] | 22.8(2325) | 25.2(2570) | 52.5(5353) | 75(7648) | 108(11013) | 156(15907) | 249(25391) | 249(25391) | 273(27838) | 273(27838) | 240(21805) | 320(32454) |
| Максимальная скорость вращения [мин-1] | 6 000 | 5 500 | 5 270 | 4 760 | 4 010 | 3 380 | 3 040 | 2710 | 1940 | 1760 | 800 | 630 |
| Вес [кг] | 4.1 | 6.2 | 13 | 25 | 37 | 57.3 | 96 | 124 | 180 | 223 | 350 | 600 |
| Момент инерции [Н·м²(кгс·м²)] | 0.008 | 0.014 | 0,042 | 0,135 | 0,3 | 0,72 | 1,85 | 3,2 | 7,1 | 12,2 | 38,5 | 89 |
| Максимальное гидравлическое давление [Мпа(кгс/см²)] | 2.4(24.5) | 2.4(24.5) | 2.6(26.5) | 2.5(25.5) | 2.8(28.6) | 2.7(27.5) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3,99(40,8) | 3,99(40,8) |
| Гидравлический рабочий цилиндр | Y-0715R(RE) | Y-0715R(RE) | Y-1020R(RE) | Y-1225R(RE) | Y-1225R(RE) | Y-1530R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2050R(RE) | Y-2560(RE) |
| Пневматический рабочий цилиндр | AY-1315R | AY-1315R | AY-1720R | AY-2225R | AY-2225R | AY-2730R | - | - | - | - | - | - |
| Рабочий закалённый кулачок | HB04N1 | HB04N1 | HB06A1 | HB08A1 | HB10A1 | HB12B1 | HB15N1 | HB15N1 | HB18B2 | HB18B2 | HB32B2 | HB40B2 |
| Модель KITAGAWA® аналог | N-04 | N-05 | N-06 | N-08 | N-10 | N-12 | N-15 | N-18 | N-21 | N-24 | - | - |
| Ручная настройка | - | - | - | - | - | - | - | - | - | - | 30 | 30 |
