HC-10 Samchully | Токарный патрон
Токарный патрон Samchully HC-10 один из самых частоиспользуемых типоразмеров токарных патронов 250 мм в России, предназначенный для надежной и точной фиксации заготовок при послкдующей их обработке на окарных станках с ЧПУ.
Основное функции:
- Фиксация заготовок: Обеспечивает точный зажим заготовок различной геометрии (круг, квадрат, шестигранник) в процессе токарной обработки.
- Автоматическое центрирование: Благодаря конструкции из трёх кулачков синхронно двигающихся на встречу к оси вращения патрона, заготовка автоматически центрируется при зажиме.
- Высокоточная обработка: Минимальное радиальное и торцевое биение, является ключевым фактором для достижения высокой точности при обработке ответственных деталей.
Характеристики и особенности:
- Тип: Трёхкулачковый, самоцентрирующийся
- Наружный диаметр патрона: 254 мм, позволяет зажимать тяжелые заготовки
- Присоединение: В основном, с помощью переходного фланца (например, по стандарту DIN 55026 или A2-6, А2-8, А2-11).
- Кулачки: Применяются различного плана твердвые HJ10, сырые HC10, так и их модификации по ширине, длине или высоте, а также специальные зажимные кулачки.
- Максимальная скорость вращения: Зависит от сбалансированности заготовки и может достигать 4010 об/мин.
- Применение: Универсальный патрон для горизонтальных и вертикальных токарных станков с ЧПУ.
Область применения:
- Токарную обработку валов, втулок, фланцев и других деталей.
- Токарные, сверлильные, расточные, резьбонарезные, фрезерные работы (при условии установки патрона на станок с соответсвующей кинематикой).
- Массовое, серийное и единичное производство.
Для получения точных параметров станка, таких как размеры, вес и допустимые обороты, рекомендуется обратиться к официальному каталогу Samchully или техническому паспорту модели HC-10
Преимущества патрона Samchully HC-10:
1. Высокая точность и надежность:
- Изготовленные из прочных материалов, патроны HC-10 минимизируют биение и обеспечивают долгий срок службы.
- Точная балансировка снижает вибрацию при высоких оборотах, что способствует улучшению качества обработки.
2. Универсальность:
- Патроны HC-10 совместимы с различными типами заготовок, включая круглые, шестигранные и нестандартные формы, и подходят для использования на разных видах токарных станков.
3. Удобство эксплуатации:
- Быстрый и надежный зажим деталей благодаря продуманной конструкции кулачков.
- Простота обслуживания и регулировки.
4. Прочность и износостойкость:
- Термообработанные кулачки и корпус обеспечивают устойчивость к износу даже при интенсивной эксплуатации.
- Защитное покрытие снижает коррозию.
5. Безопасность:
- Надежная фиксация заготовки предотвращает вылет детали на высоких скоростях.
6. Репутация бренда:
- Samchully – известный южнокорейский производитель, выпускающий качественные патроны, соответствующие международным стандартам.
- Модель HC-10 – отличный выбор для тех, кто ищет точный, долговечный и универсальный токарный патрон.

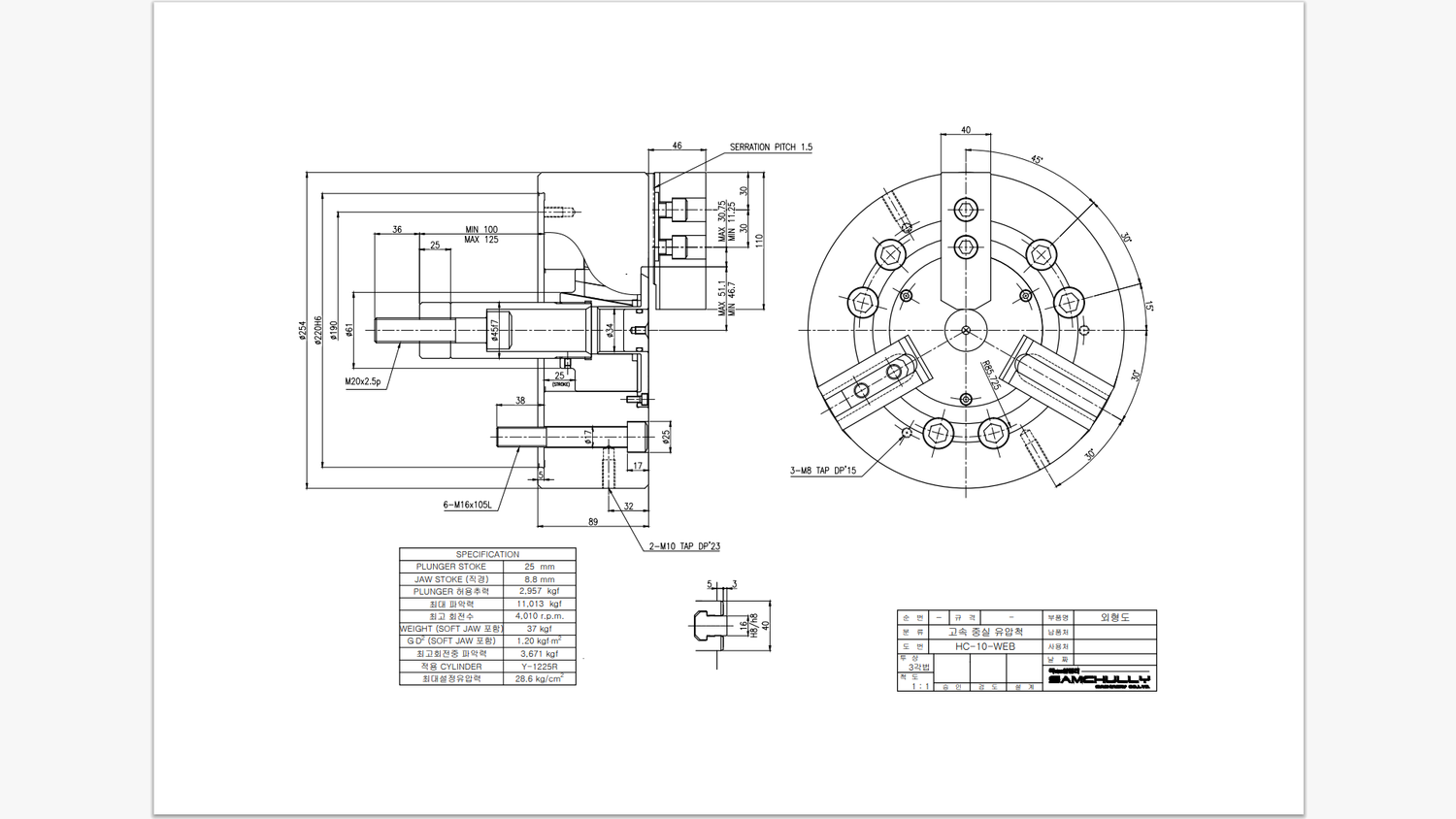

Основные характеристики HC-10:
Наружный диаметр ØD: 254 мм
Максимальная частота вращения: 4010 об/мин
Ширина патрона: 89 мм
Ход плунжера: 25 мм.
Вес: 37 кг.
Тип патрона: трехкулачковый, механизированный.
Количество кулачков: 3 шт.
ДИАГРАММА ФАКТИЧЕСКОЙ СИЛЫ ЗАХВАТА
СПЕЦИФИКАЦИЯ
| Модель | HC-04 | HC-05 | HC-06 | HC-08 | HC-10 | HC-12 | HC-15 | HC-18 | HC-21 | HC-24 | HC-32S | HC-40S |
| Диаметр кулачкового отверстия [мм] | 6.4 | 6.4 | 8.5 | 8.8 | 8.8 | 10.5 | 16 | 16 | 16 | 16 | 20 | 46 |
| Ход плунжера [мм] | 15 | 15 | 18.5 | 19 | 25 | 30 | 35 | 35 | 35 | 35 | 38 | 57 |
| Максимальный диаметр зажима [мм] | 110 | 135 | 165 | 210 | 254 | 304 | 381 | 450 | 530 | 610 | 800 | 1000 |
| Минимальный диаметр зажима [мм] | 8 | 16 | 19 | 23 | 24 | 26 | 71 | 133 | 62 | 152 | 200 | 330 |
| Максимальное допустимое усилие [кН(кгс)] | 8.2(836) | 8.2(836) | 18(1835) | 25(2549) | 29(2957) | 41(4181) | 82(8362) | 82(8362) | 82(8362) | 82(8362) | 100(12236) | 180(18256) |
| Максимальная статическая сила зажима [кН(кгс)] | 22.8(2325) | 25.2(2570) | 52.5(5353) | 75(7648) | 108(11013) | 156(15907) | 249(25391) | 249(25391) | 273(27838) | 273(27838) | 240(21805) | 320(32454) |
| Максимальная скорость вращения [мин-1] | 6 000 | 5 500 | 5 270 | 4 760 | 4 010 | 3 380 | 3 040 | 2710 | 1940 | 1760 | 800 | 630 |
| Вес [кг] | 4.1 | 6.2 | 13 | 25 | 37 | 57.3 | 96 | 124 | 180 | 223 | 350 | 600 |
| Момент инерции [Н·м²(кгс·м²)] | 0.008 | 0.014 | 0,042 | 0,135 | 0,3 | 0,72 | 1,85 | 3,2 | 7,1 | 12,2 | 38,5 | 89 |
| Максимальное гидравлическое давление [Мпа(кгс/см²)] | 2.4(24.5) | 2.4(24.5) | 2.6(26.5) | 2.5(25.5) | 2.8(28.6) | 2.7(27.5) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3,99(40,8) | 3,99(40,8) |
| Гидравлический рабочий цилиндр | Y-0715R(RE) | Y-0715R(RE) | Y-1020R(RE) | Y-1225R(RE) | Y-1225R(RE) | Y-1530R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2050R(RE) | Y-2560(RE) |
| Пневматический рабочий цилиндр | AY-1315R | AY-1315R | AY-1720R | AY-2225R | AY-2225R | AY-2730R | - | - | - | - | - | - |
| Рабочий закалённый кулачок | HB04N1 | HB04N1 | HB06A1 | HB08A1 | HB10A1 | HB12B1 | HB15N1 | HB15N1 | HB18B2 | HB18B2 | HB32B2 | HB40B2 |
| Модель KITAGAWA® аналог | N-04 | N-05 | N-06 | N-08 | N-10 | N-12 | N-15 | N-18 | N-21 | N-24 | - | - |
| Ручная настройка | - | - | - | - | - | - | - | - | - | - | 30 | 30 |
