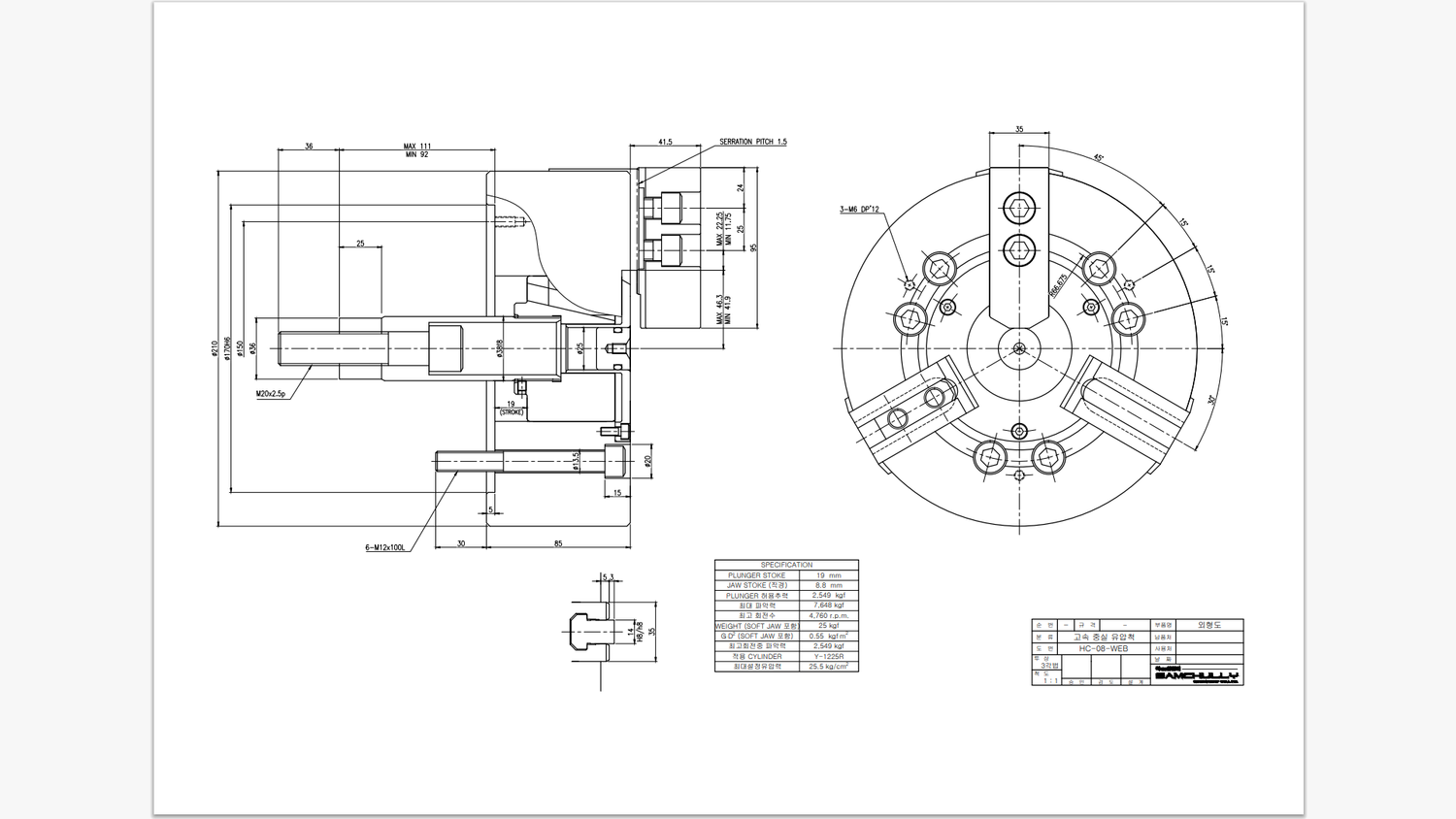

HC-08 Samchully | Токарный патрон
Токарный патрон Samchully HC-08 самый популярный типоразмер токарных патронов серии HC. Предназначен для использования в токарных станках с ЧПУ средней серии, для зажима штучных заготовок.
Основное назначение:
* Фиксация заготовок: Патрон обеспечивает надёжное закрепление деталей сложной конфигурации (круглых, шестигранных и иных) в процессе токарной обработки.
* Автоматическое центрирование: Благодаря наличию трёх кулачков, заготовка автоматически центрируется при зажиме.
* Высокоточная обработка: Патрон минимизирует биение, что является критически важным фактором для обеспечения точности чистовой и получистовой обработки.
Характеристики и особенности:
- Данный токарный патрон представляет собой самоцентрирующийся вращающийся трёхкулачковый зажимной механизм.
- Наружный диаметр патрона составляет 210 мм, что позволяет зажимать массивные заготовки.
- Способ крепления может быть фланцевым, совместимым со стандартами DIN 55026 или A2-5, А2-6, А2-8.
- Конструкция закаленных ступенчатых кулачков предусматривает как прямой, так и обратный тип, что позволяет использовать патрон для зажима заготовок как за наружный диаметр, так и за внутреннее отверстие.
- Максимально допустимая скорость вращения зависит от обрабатываемой заготовки и сбалансированности системы заготовка-патрон.
- Данный универсальный патрон устанавливают на шпиндели токарных станках с ЧПУ, токарных автоматах, револьверных и других типах станков.
Область применения:
Компания осуществляет токарную обработку валов, втулок, фланцев и иных деталей. Также возможны фрезерные и сверлильные операции при условии установки соответствующего патрона на станке. Предприятие производит как серийные, так и единичные изделия.
Более подробная информация о точных параметрах изделий (размеры, вес, допустимые обороты) содержится в официальном каталоге Samchully или техническом паспорте модели HC-08
Преимущества патрона Samchully HC-08:
1. Высокая точность и надежность
- Конструкция, выполненная из прочных материалов, минимизирует биение и гарантирует длительный срок службы.
- Точное балансирование вибрации на высоких скоростях Significantly reduced, что положительно сказывается на качестве обработки.
2. Универсальность
- Инструмент применим к различным типам заготовок, в том числе круглого, шестигранного сечения и нестандартных форм.
- Он совместим с различными моделями токарных станков.
3. Удобство эксплуатации
- Конструкция кулачков, тщательно разработанная для обеспечения надёжности и быстродействия фиксации деталей.
- Характеризуется простотой технического обслуживания и регулировочных операций.
4. Прочность и износостойкость
- Термообработанные кулачки и корпус обеспечивают устойчивость к износу даже при интенсивной эксплуатации.
- Защитное покрытие снижает коррозию.
5. Безопасность
- Надежная фиксация заготовки предотвращает вылет детали на высоких скоростях.
6. Репутация бренда
- Samchully – известный южнокорейский производитель, выпускающий качественные патроны, соответствующие международным стандартам.
- HC-08 – отличный выбор для тех, кто ищет точный, долговечный и универсальный токарный патрон для профессионального использования.
Основные характеристики HC-08:
Наружный диаметр ØD: 210 мм
Максимальная частота вращения: 4760 об/мин
Ширина патрона: 85 мм
Ход плунжера: 19 мм.
Вес: 25 кг.
Тип патрона: трехкулачковый, механизированный.
Количество кулачков: 3 шт.
ДИАГРАММА ФАКТИЧЕСКОЙ СИЛЫ ЗАХВАТА
СПЕЦИФИКАЦИЯ
| Модель | HC-04 | HC-05 | HC-06 | HC-08 | HC-10 | HC-12 | HC-15 | HC-18 | HC-21 | HC-24 | HC-32S | HC-40S |
| Диаметр кулачкового отверстия [мм] | 6.4 | 6.4 | 8.5 | 8.8 | 8.8 | 10.5 | 16 | 16 | 16 | 16 | 20 | 46 |
| Ход плунжера [мм] | 15 | 15 | 18.5 | 19 | 25 | 30 | 35 | 35 | 35 | 35 | 38 | 57 |
| Максимальный диаметр зажима [мм] | 110 | 135 | 165 | 210 | 254 | 304 | 381 | 450 | 530 | 610 | 800 | 1000 |
| Минимальный диаметр зажима [мм] | 8 | 16 | 19 | 23 | 24 | 26 | 71 | 133 | 62 | 152 | 200 | 330 |
| Максимальное допустимое усилие [кН(кгс)] | 8.2(836) | 8.2(836) | 18(1835) | 25(2549) | 29(2957) | 41(4181) | 82(8362) | 82(8362) | 82(8362) | 82(8362) | 100(12236) | 180(18256) |
| Максимальная статическая сила зажима [кН(кгс)] | 22.8(2325) | 25.2(2570) | 52.5(5353) | 75(7648) | 108(11013) | 156(15907) | 249(25391) | 249(25391) | 273(27838) | 273(27838) | 240(21805) | 320(32454) |
| Максимальная скорость вращения [мин-1] | 6 000 | 5 500 | 5 270 | 4 760 | 4 010 | 3 380 | 3 040 | 2710 | 1940 | 1760 | 800 | 630 |
| Вес [кг] | 4.1 | 6.2 | 13 | 25 | 37 | 57.3 | 96 | 124 | 180 | 223 | 350 | 600 |
| Момент инерции [Н·м²(кгс·м²)] | 0.008 | 0.014 | 0,042 | 0,135 | 0,3 | 0,72 | 1,85 | 3,2 | 7,1 | 12,2 | 38,5 | 89 |
| Максимальное гидравлическое давление [Мпа(кгс/см²)] | 2.4(24.5) | 2.4(24.5) | 2.6(26.5) | 2.5(25.5) | 2.8(28.6) | 2.7(27.5) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3.2(32.6) | 3,99(40,8) | 3,99(40,8) |
| Гидравлический рабочий цилиндр | Y-0715R(RE) | Y-0715R(RE) | Y-1020R(RE) | Y-1225R(RE) | Y-1225R(RE) | Y-1530R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2035R(RE) | Y-2050R(RE) | Y-2560(RE) |
| Пневматический рабочий цилиндр | AY-1315R | AY-1315R | AY-1720R | AY-2225R | AY-2225R | AY-2730R | - | - | - | - | - | - |
| Рабочий закалённый кулачок | HB04N1 | HB04N1 | HB06A1 | HB08A1 | HB10A1 | HB12B1 | HB15N1 | HB15N1 | HB18B2 | HB18B2 | HB32B2 | HB40B2 |
| Модель KITAGAWA® аналог | N-04 | N-05 | N-06 | N-08 | N-10 | N-12 | N-15 | N-18 | N-21 | N-24 | - | - |
| Ручная настройка | - | - | - | - | - | - | - | - | - | - | 30 | 30 |
